DZI 60x500_BZNCR
DZI 60x500_BZNCR
To download 3D models, please login or create an account and request access.
Технічна документація
Сертифікат
EAN код8595568927910
Митний код73262000
Вага2,7600 kg/m
ПокриттяОцинковка елетролізом
Ширина500 mm
Висота60 mm
Довжина3000 mm
СтандартиČSN EN 61537
Діаметр дроту4,6 mm
Нижня фіксація50x100
Частина з'єднання в нижній частині лотка2

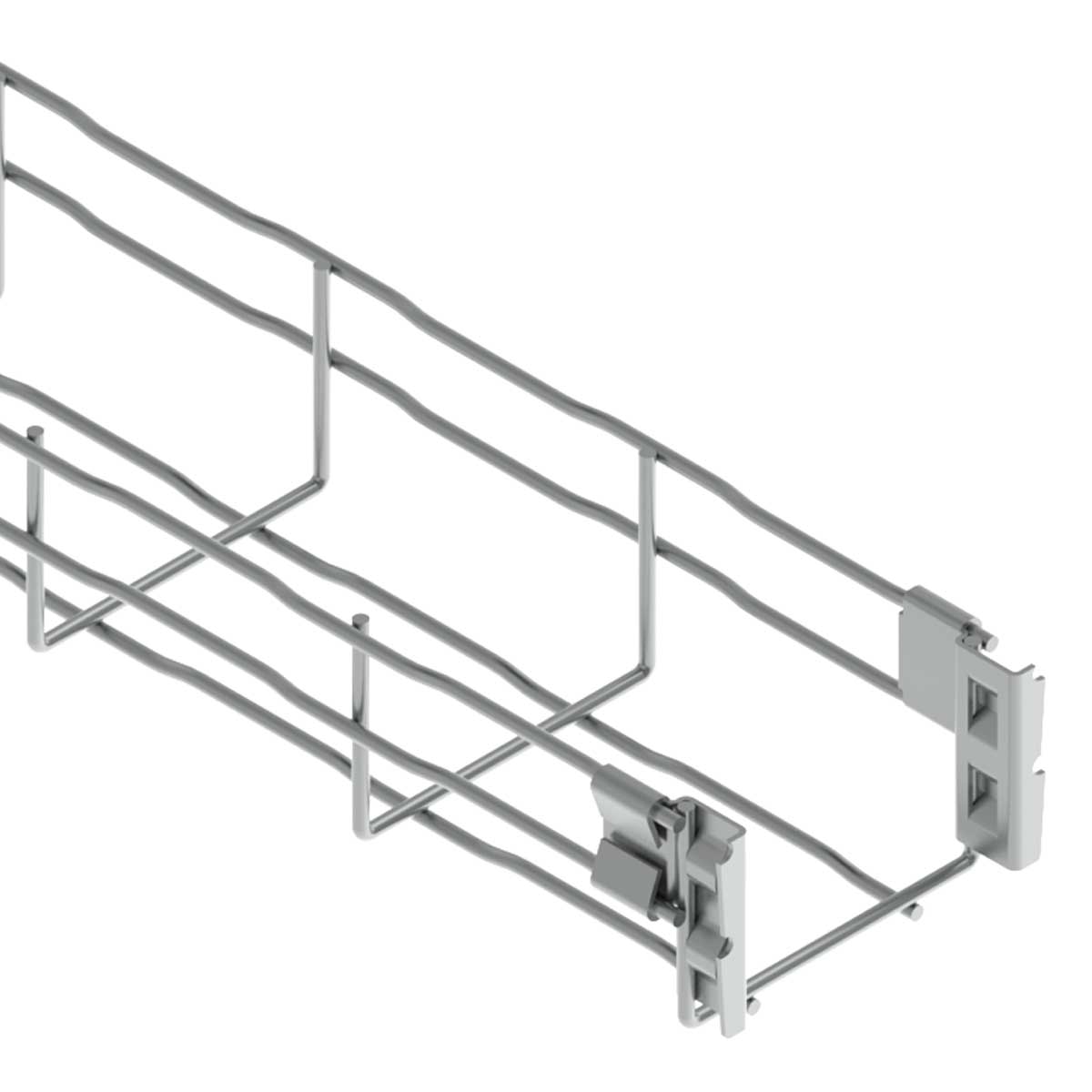

Дротяний жолоб на одному кінці має роз'єми. Це з'єднання відповідає провідному з'єднанню. Для оптимальної кабельної вентиляції, рекомендується монтувати лотки на відстані 250 мм один від одного і 20 мм від стіни.

Примітка для систем, що підтримують функціональність при пожежі.

Всі дротяні лотки з одного кінця оснащені з`єднувачами, до 200 мм на бортах і від 300 мм - на бортах та дні лотка. З'єднання відповідають вимогам по електропровідності. Дротяний лоток DZI з вогнестійкістю з`єднується за допомогою гвинта DZS / B. Для забезпечення вентиляції кабелю рекомендується дотримуватися відстані 250 мм між лотками та 20 мм від стіни.

Ви знайдете більш детальну інформацію в каталозі «Функціональність електричних систем при пожежі»
